Transcurrencia y mélange tectónica en el área de Sierra Arana (Cordillera Bética, NE de Granada)
Transcurrent tectonics and mélange in the Sierra Arana area (Betic Cordillera, NE of Granada)

C. Sanz de Galdeano, A.C. López Garrido

Instituto Andaluz de Ciencias de la Tierra (CSIC- Univ. Granada). Facultad de Ciencias. Univ. de Granada. 18071, Granada. Email: csanz@ugr.es, aclopez@ugr.es

IntroducciónTOP

La Cordillera Bética además de pliegues y cabalgamientos muestra un importante desarrollo de estructuras transcurrentes que han dejado una notoria impronta en diversos sectores. Así, existe un gran corredor de fallas transcurrentes de dirección NNE-SSO desde Murcia a Cabo de Gata, pasando por Alhama de Murcia y Lorca (Bousquet, 1979; Larouziére et al., 1988; Martínez Díaz, 1998, etc.). También se describen en la Zona Externa (Van de Fliert et al., 1980; de Smet, 1984, de Ruig et al., 1987...), en la Zona Interna, formando el corredor de las Alpujarras (Sanz de Galdeano et al., 1985; Martínez Martínez et al., 2006), y en el contacto entre las zonas Interna y Externa (Martín Algarra, 1987; Crespo, 2008; Balanyá et al., 2008; Sanz de Galdeano, 2012; Sanz de Galdeano & López Garrido, 2012 y 2013; Sanz de Galdeano et al., 2015). Una visión de conjunto la dio Sanz de Galdeano (1983).

En el conjunto de los sectores del contacto entre las zonas Interna y Externa es precisamente el menos conocido el que se encuentra directamente al sur de Sierra Arana. Allí se ha citado la presencia de fallas de salto en dirección, pero el mayor énfasis se pone en la existencia de cabalgamientos hacia el N y el S (Balanyá, 1984), cuando, a nuestro juicio, constituye el mejor ejemplo de tectónica transcurrente de todo el contacto de las zonas Internas y Externas. A la vez, y debido a esa tectónica, se puede establecer su conexión genética con una mélange tectónica allí existente. Esto es algo no conocido hasta ahora.

Por ello, el objetivo del presente trabajo es la descripción y discusión de estas estructuras del área de Sierra Arana. También, con el fin de relacionar los dominios geológicos implicados, se hace una breve discusión de la posible paleogeografía, sin entrar en profundidad pues para ello se requiere una mayor amplitud, a la escala de la Cordillera Bético-Rifeña.

AntecedentesTOP

Los primeros trabajos que incluyen a la zona en estudio (Brouwer, 1926; Staub, 1926; Blumenthal, 1927; Van Bemmelen, 1927) atribuyeron el conjunto de Sierra Arana al Subbético, considerando a este como la posible cobertera despegada de la Zona Interna. Blumenthal & Fallot (1935) fueron los primeros autores que trabajaron específicamente en el área de Sierra Arana y la atribuyeron al Subbético. Señalaron la existencia del anticlinal de Sierra Arana, algo tan solo aceptado, y descrito, en un trabajo posterior (Pérez-López, 1986a), quizás porque esa área se sitúa en el límite de cuatro hojas 1:50.000 y viene a ser un sector “marginal” de cada uno de ellos.

Aldaya (1966) estudió el sector de Cogollos Vega – Peñón de la Mata (es decir, el sector occidental del área ahora estudiada) e indicó que la parte septentrional, la de Sierra Arana propiamente dicha, se debe relacionar con el Subbético, y la meridional podría ser la cobertera del Maláguide. García-Dueñas & González Donoso (1970) estudiaron ese mismo sector y atribuyeron sus materiales al Subbético Interno.

Fueron Durand-Delga & Foucault (1968) quienes indicaron la similitud de las series mesozoicas y terciarias situadas al sur de Sierra Arana con las de la Dorsal Rifeña. De ahí vino la definición de la Dorsal Bética como un nuevo elemento paleogeográfico y su separación del Subbético. Foucault & Paquet (1970) dividieron el sector del S de Sierra Arana en varias unidades. Señalaron la importancia de cizallamientos subhorizontales (cabalgamientos de la Zona Interna trasladada hacia el N). Foucault (1976), al igual que lo hizo Aldaya (1966), relacionó las unidades de la Dorsal con el Maláguide, del que serían su cobertera e indicó la posibilidad de la existencia de una tectónica transcurrente.

García-Dueñas & Navarro Vila (1976 y 1979) describieron la tectónica de escamas de la Dorsal (aceptaron la atribución a la Dorsal de la parte S de Sierra Arana), y diferenciaron dos unidades, cada una de ellas formada por varias escamas. La inferior es la que llamaron Cañamaya y a la superior Despeñadero. Balanyá (1984) analizó la estructura y evolución geológica del área situada directamente al sur de Sierra Arana, lo que se consideraba la Dorsal. Destacó la importancia de la estructura en escamas, vergentes al norte, después plegadas y retrovergentes en fallas inversas y desplazamientos transcurrentes dextrorsos, en particular la falla de Almuéjar, que separa la Dorsal del complejo Maláguide. Señaló la similitud de los sedimentos del Oligoceno superior -¿Aquitaniense? de la Dorsal con los de la unidad de La Mora (una de las “unidades de las Ventanas”), y a su vez con los equivalentes del Subbético, si bien en estos últimos no se observan restos procedentes de la Zona Interna.

Al norte de Sierra Arana Comas et al. (1986) describieron la existencia de olistostromas (sobre todo grandes cuerpos -incluso kilométricos- de dolomías y calizas jurásicas) embalados en arenas y limos del Oligoceno-Mioceno inferior, Aquitaniense, situados en el Subbético. Interpretan que la Dorsal del S de Sierra Arana está formada por escamas vergentes al N. Al tiempo se preguntaron si no existía una gran proximidad entre el Subbético Medio, al norte, el Subbético Interno en Sierra Arana y las unidades de la Dorsal, pues tienen características estratigráficas similares en muchos aspectos, con la diferencia de que, al igual que señaló Balanyá (1984), en el Paleógeno subbético no se observan clastos de origen metamórfico heredados de la Zona Interna. En el mismo año, Pérez López (1986b) hace una buena síntesis de la estratigrafía y la evolución sedimentaria de la unidad de Sierra Arana.

Lupiani Moreno & Soria Mingorance (1988) en el área de Cogollos Vega distinguieron la Dorsal, dividida en interna y externa (equivalentes respectivamente a las unidades de Despeñadero y Cañamaya). La tectónica de ese sector correspondería fundamentalmente a cabalgamientos y pliegues. Al igual que en los dos últimos trabajos anteriormente citados, introdujeron un contacto de separación de unidades tectónicas entre el Oligoceno-Mioceno inferior de la Dorsal y el Subbético, aun cuando en anteriores trabajos (García Dueñas & González Donoso, 1970; López Garrido & Orozco, 1970) este contacto se consideraba simplemente una discordancia estratigráfica, lo cual tiene importancia para la reconstrucción paleogeográfica.

Situación geológicaTOP

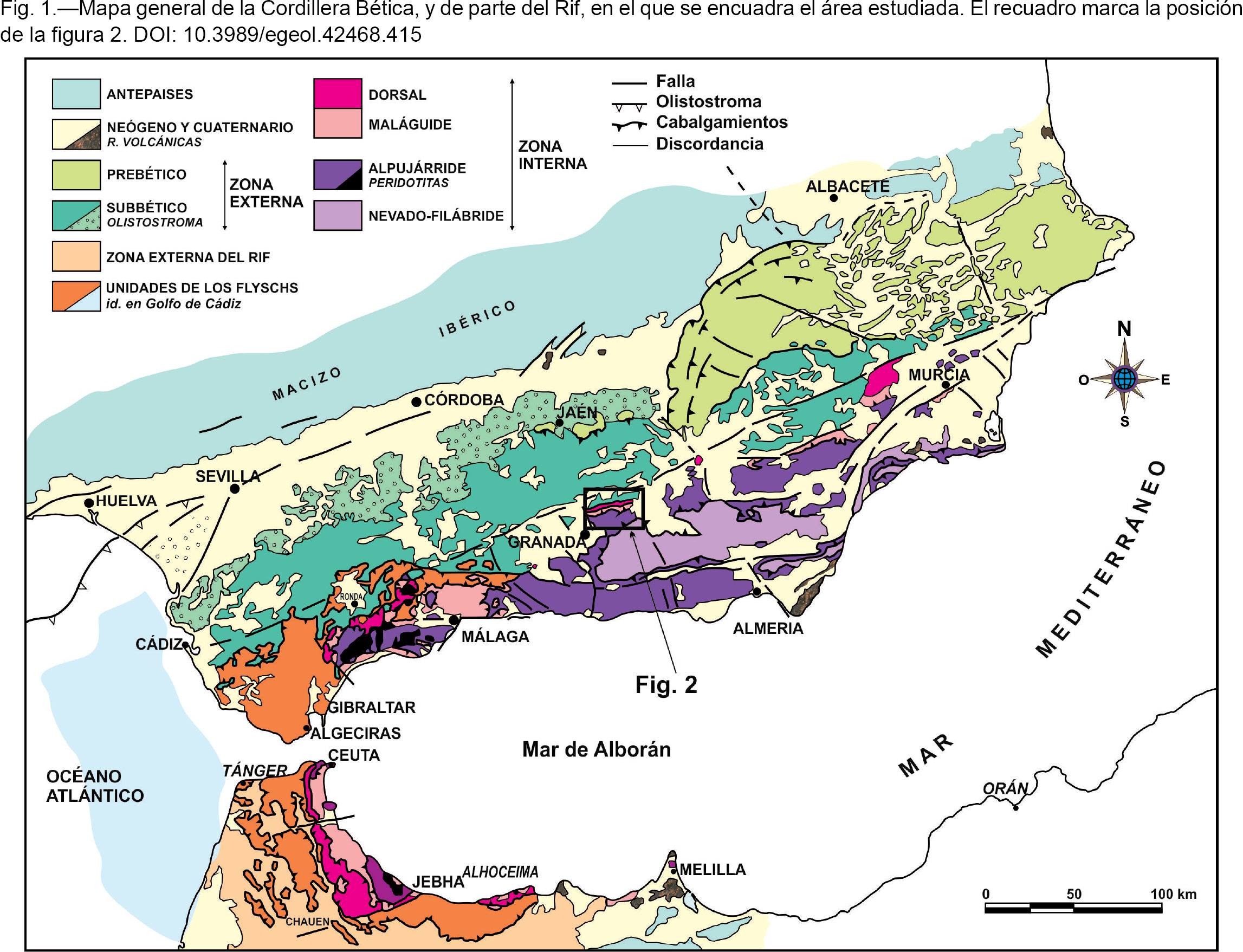

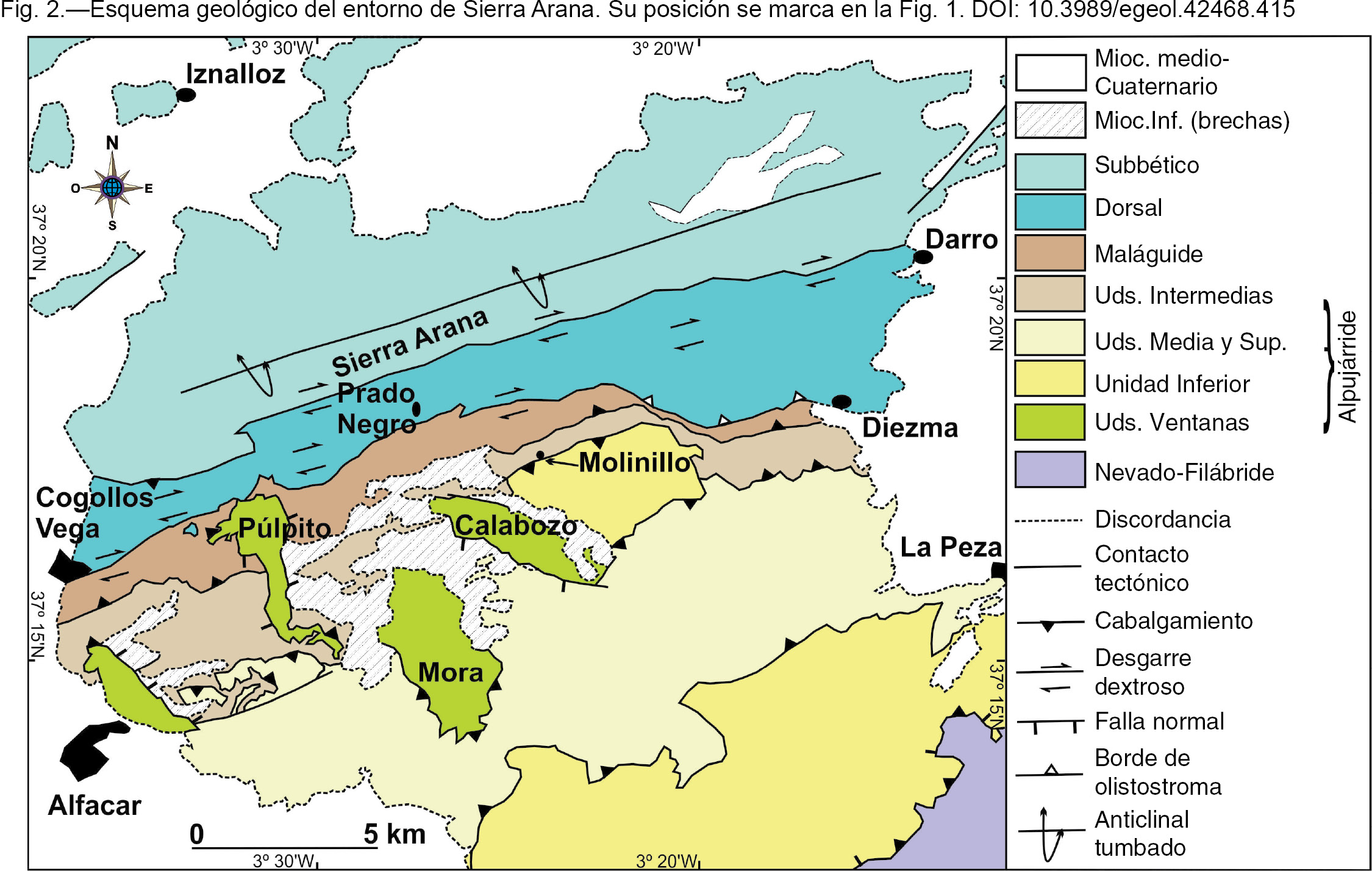

En el área en estudio están presentes parte de las zonas Interna y Externa de la Cordillera Bética (Fig. 1). La Externa corresponde a la cobertera mesozoica y terciaria de parte de los bordes oriental y meridional del Macizo Ibérico. Se divide en Prebético y Subbético según su mayor o menor proximidad a la Meseta. Sierra Arana, que comprende el sector norte de la zona de estudio, se atribuye al Subbético y, de acuerdo con la nomenclatura de García Dueñas (1967, 1968 y 1969), corresponde al Subbético Interno (esta nomenclatura divide el Subbético en Externo, Medio e Interno, según su mayor o menor proximidad al antepaís, la Meseta).

La Zona Interna de la Cordillera Bética está formada por tres complejos superpuestos tectónicamente, más la Dorsal. El complejo inferior, formado por rocas metamórficas, es el Nevado-Filábride (Fig. 1) y no aflora en el área estudiada, pero se muestra un poco en la parte SE de la Fig. 2. Encima se sitúa el complejo Alpujárride, generalmente metamórfico, formado por varias unidades tectónicas. Al mismo se atribuyen las “unidades de las Ventanas” (Figs. 2 y 3) que no son metamórficas o lo son tan solo en parte y que afloran en ventanas tectónicas, de ahí su nombre, bajo unidades alpujárrides (Sanz de Galdeano et al., 1995a, b y c). Sobre el Alpujárride se encuentra el complejo Maláguide, con poco o escaso metamorfismo, formado sobre todo por secuencias lutíticas paleozoicas y una cobertera, en muchos puntos poco conservada, de sedimentos mesozoicos y terciarios. Al Maláguide se asocia la Dorsal ya aludida en los antecedentes y del que sería parte de su cobertera. La Dorsal ha sido también denominada “Unidades Frontales” (Martín-Algarra et al., 20014), o formando parte de las unidades de este nombre, situadas “al frente” de la Zona Interna.

La estructuración, y metamorfismo, alpinos de la Zona Interna se produjo desde finales del Cretácico hasta el Mioceno medio. Ya para el Oligoceno-Aquitaniense se había producido el cabalgamiento del Maláguide sobre el Alpujárride y de este sobre el Nevado-Filábride, si bien, la deriva de la Zona Interna hacia el O, durante el Mioceno inferior, reajustó y generó en algún caso, las unidades tectónicas.

En la Zona Externa durante el Cretácico se formaron algunas discordancias que parecen reflejar las deformaciones que se iniciaban en la Zona Interna. Esto es más visible en el Terciario, así en el Oligoceno-Aquitaniense que es rico en arenas. Su principal deformación se produjo durante el Mioceno inferior producida por el empuje de la Zona Interna hacia el O y OSO (Boillot et al., 1984; Sanz de Galdeano, 1990 y 1997). Este fue el momento en el que se formaron las principales estructuras transcurrentes de dirección ENE-OSO de la Cordillera Bética antes citadas.

En el área en estudio (área de Sierra Arana) de N a S, se encuentra el Subbético Interno (Sierra Arana o unidad de Sierra Arana), la Dorsal dividida en numerosas unidades, escamas o láminas cortadas por fallas transcurrentes y los complejos Maláguide y Alpujárride. Además hay restos de una mélange tectónica que se sitúa sobre los tres primeros dominios señalados.

Principales rasgos estratigráficosTOP

Tan solo se van a indicar los rasgos imprescindibles para que el lector tenga idea de las series litológicas; también se señalan algunos rasgos llamativos anteriormente no descritos. Descripciones bastante detalladas se pueden encontrar en trabajos antes citados.

La sucesión de Sierra Arana comienza por arcillas, limos y arenas de tonos rojizos del Trías. Se observan fuera del área estudiada justo al NO de la Fig. 3, y a ellos se asocian rocas volcánicas básicas que también alcanzan las dolomías superiores.

Las dolomías forman un grueso paquete de 300 o más metros de potencia. Suelen estar formadas por estratos de un espesor del orden del metro, aunque estén internamente laminadas. En algunos puntos, hacia la base, se intercalan niveles margosos. Pérez-López et al. (1993) dataron como Sinemuriense inferior (del Liásico inferior, o sea, Jurásico inferior) el que llaman término II de las dolomías. Cabe preguntarse si su término I, el más bajo en tránsito a las arcillas, limos y arenas rojizos, pudiera –al menos en parte- pertenecer al techo del Trías. Sobre las dolomías aparecen calizas claras cuya potencia es del orden de 200-300m. Su estratificación generalmente es más fina que la de las dolomías. Son del Jurásico inferior, Lías.

Encima existen términos predominantemente calizos, localmente con intercalaciones margosas. Destaca, sobre todo al O, la presencia de abundante sílex negro, en nódulos redondeados y/o adaptándose a las capas de calizas. Tienen importantes variaciones laterales de espesor. Así, al NE de Sierra Arana, no alcanzan más de 60m, pero al O de la misma, en el área de Cañá Larga y Pico de Orduña, el espesor es al menos del orden de 250 m. Corresponden al resto del Lías, quizás hasta la base del Dogger.

El Dogger y el Malm están formados por calizas tableadas, finas, en muchos casos nodulosas –rojas o no-, localmente brechoides, en muchos puntos con sílex negro hacia la base y rojo y verde hacia el techo. Hay que señalar que localmente se produce una notoria silicificación de las capas calizas, en particular entre el Collado del Agua y el Pico Orduña. La potencia de estas calizas varía desde pocos metros al NE de Sierra Arana, a quizás unos 40m al SO. Por ello, dada la escala de las figuras, este tramo se ha puesto junto a las calizas anteriores.

Encima existen margas y margocalizas claras del Cretácico inferior, que localmente conservan unos 100m de espesor. Sobre ellas localmente se observan niveles margosos y margocalizos de tonos asalmonados que suelen estar muy deformados. Abarcan el Cretácico superior y el Paleoceno. Estos tramos se muestran de forma conjunta en las figuras. Dada su tectonización no se puede dar un espesor fiable, aunque se sabe que en el Subbético pueden alcanzar varios cientos de metros de espesor.

Por último aparecen arcillas, arenas, y finos conglomerados de tonos pardo-rojizos datados del Oligoceno superior-Aquitaniense. Son discordantes sobre el Cretácico-Paleoceno.

Las secuencias de la Dorsal, es decir, de los materiales que se encuentran situadas directamente al S de Sierra Arana formando multitud de unidades, son bastante parecidas a las de esa unidad. Los materiales triásicos aparecen en algunas bandas entre fallas y están formados por lutitas, arenas y conglomerados finos, junto con algunos yesos. El color predominante es el rojo. Aunque parecidos a materiales equivalentes del Subbético, son similares a los del complejo Maláguide, con los que en algunos puntos se muestran en continuidad. Es interesante mostrar que al SE del pico Majalijar se observa que a techo de los materiales triásicos aparecen dolomías carniolares que hacen el tránsito estratigráfico a las dolomías antes citadas.

Las dolomías son semejantes a las de Sierra Arana y sobre ellas también afloran las calizas inferiores. Encima los términos del Lías superior -base del Dogger tienen mayor variedad que los de Sierra Arana, también localmente con sílex negro. Desarrollan en algunos puntos calizas nodulosas rojas en términos liásicos, del Carixiense-Domeriense (véanse las publicaciones citadas en antecedentes), y presentan algunos términos de margas, margocalizas y calizas tableadas.

El Dogger y el Malm son fundamentalmente calizos, a techo nodulosos, rojos o no. Es interesante señalar que desarrollan localmente brechas y conglomerados intraformacionales. Ya en la unidad de Sierra Arana se observaron algunos niveles de brechas muy localizados, pero en la Dorsal son más abundantes. Se ven por ejemplo al E del Peñón de la Mata, pero sin duda donde mejor se observan es directamente al sur del pico de Majalíjar. Allí existen al menos 30m de capas de conglomerados nutridos de restos de la misma formación, con cantos incluso decimétricos. Están bien expuestos pues se encuentran en posición prácticamente vertical, al igual que los materiales inferiores.

En los términos altos del Malm existe también sílex de tonos rojos y verdes, localmente muy abundante, similar al de la unidad de Sierra Arana.

Allí donde se conserva el Cretácico y el Paleoceno, generalmente en bandas tectonizadas, no se observan diferencias con el de Sierra Arana. Existen además algunos afloramientos calizos del Eoceno, con nummulites. Los materiales del Oligoceno-Aquitaniense son los mismos que los de Sierra Arana, si bien contienen restos de liditas y algunas rocas que parecen heredadas de las series paleozoicas maláguides.

El complejo Maláguide está formado predominantemente por lutitas paleozoicas, carboníferas, sobre las que se depositaron discordantemente sedimentos triásicos. En estos últimos señalamos, además, la presencia de conglomerados tipo Verrucano y algunos niveles de dolomías tableadas intercaladas.

Los materiales alpujárrides incluidos en la Fig. 3 corresponden a mármoles dolomíticos. En cuanto a los materiales del cerro Tamboril, atribuido a una de las “unidades de las Ventanas”, son parecidos a las secuencias de la Dorsal, aunque ocupan una posición tectónica muy diferente.

Discordante sobre la unidad de Sierra Arana existe un afloramiento de areniscas, calizas bioclásticas y margas del Mioceno superior (estos materiales son abundantes al N del área estudia, fuera ya de la misma). Además, hay muchos derrubios, depósitos aluviales y coluviales, junto con terrenos cubiertos por suelos.

EstructuraTOP

Son tres los rasgos fundamentales de la estructura del sector: el anticlinal tumbado de Sierra Arana, la tectónica transcurrente y la mélange tectónica. Además existen diversas fallas posteriores.

El anticlinal tumbado de Sierra AranaTOP

Es de dirección aproximada E-O y recorre longitudinalmente esta sierra. El flanco norte del anticlinal es normal, con poco buzamiento, mientras que su flanco S está invertido con vergencia al S. En no pocos sitios, así en el cerro de la Cruz, la inversión se acompaña de cabalgamiento, de manera que las calizas inferiores cabalgan sobre materiales más jóvenes. Más al O la inversión pasa a ser una gran falla inversa que va desde la terminación occidental de Sierra Arana hasta la cueva del Agua (García-Dueñas & González Donoso, 1970), a lo largo del valle denominado Cañá Larga, cerca ya del Pico Orduña.

Acompañan al anticlinal otras fallas locales (Pérez López, 1986a), algunas de las cuales son difíciles de ver pues corresponden a despegues. De ahí que en varios sitios no se pueda determinar si se está ante un simple contacto estratigráfico o si es tectónico. Algunas de estas fallas repiten localmente la serie estratigráfica.

La tectónica transcurrenteTOP

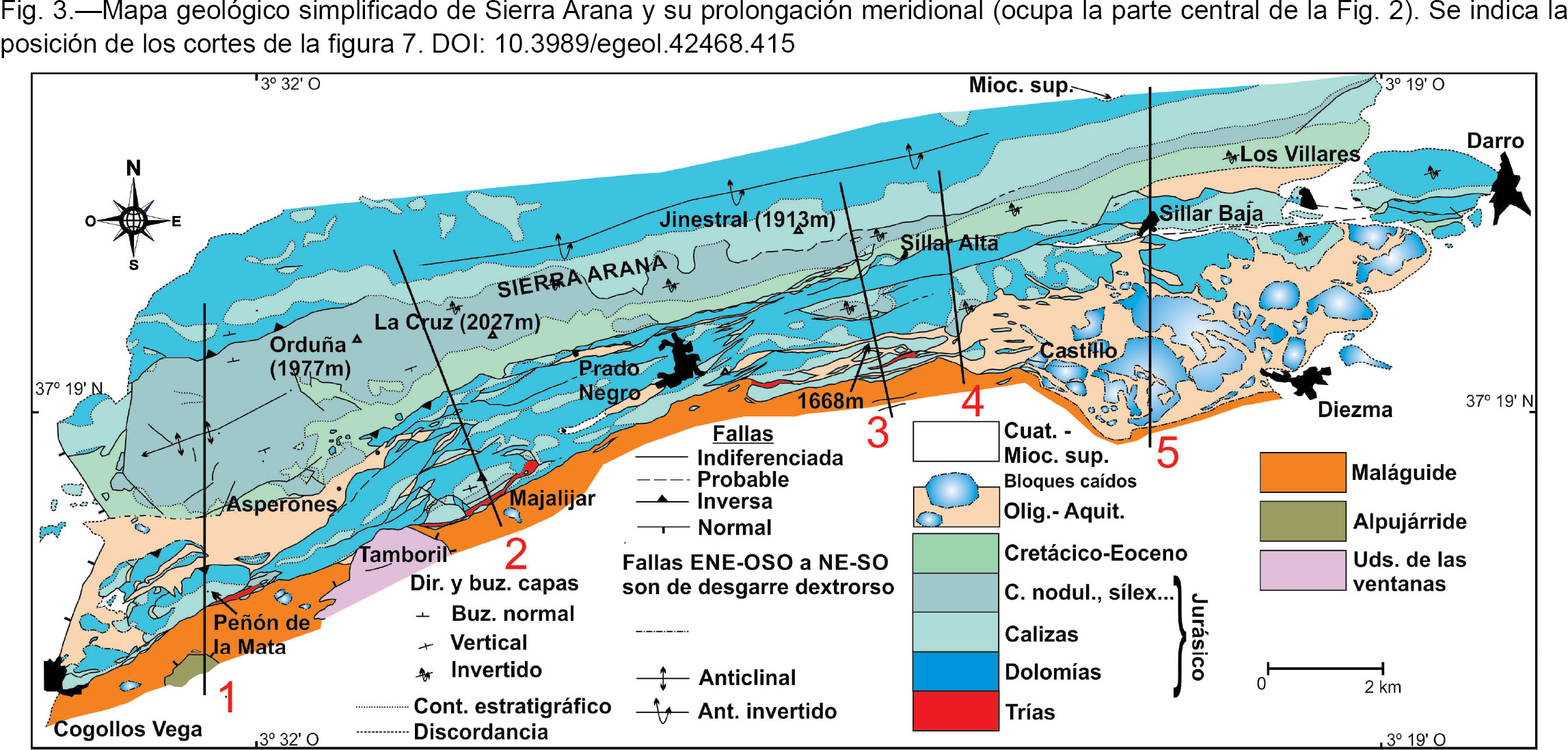

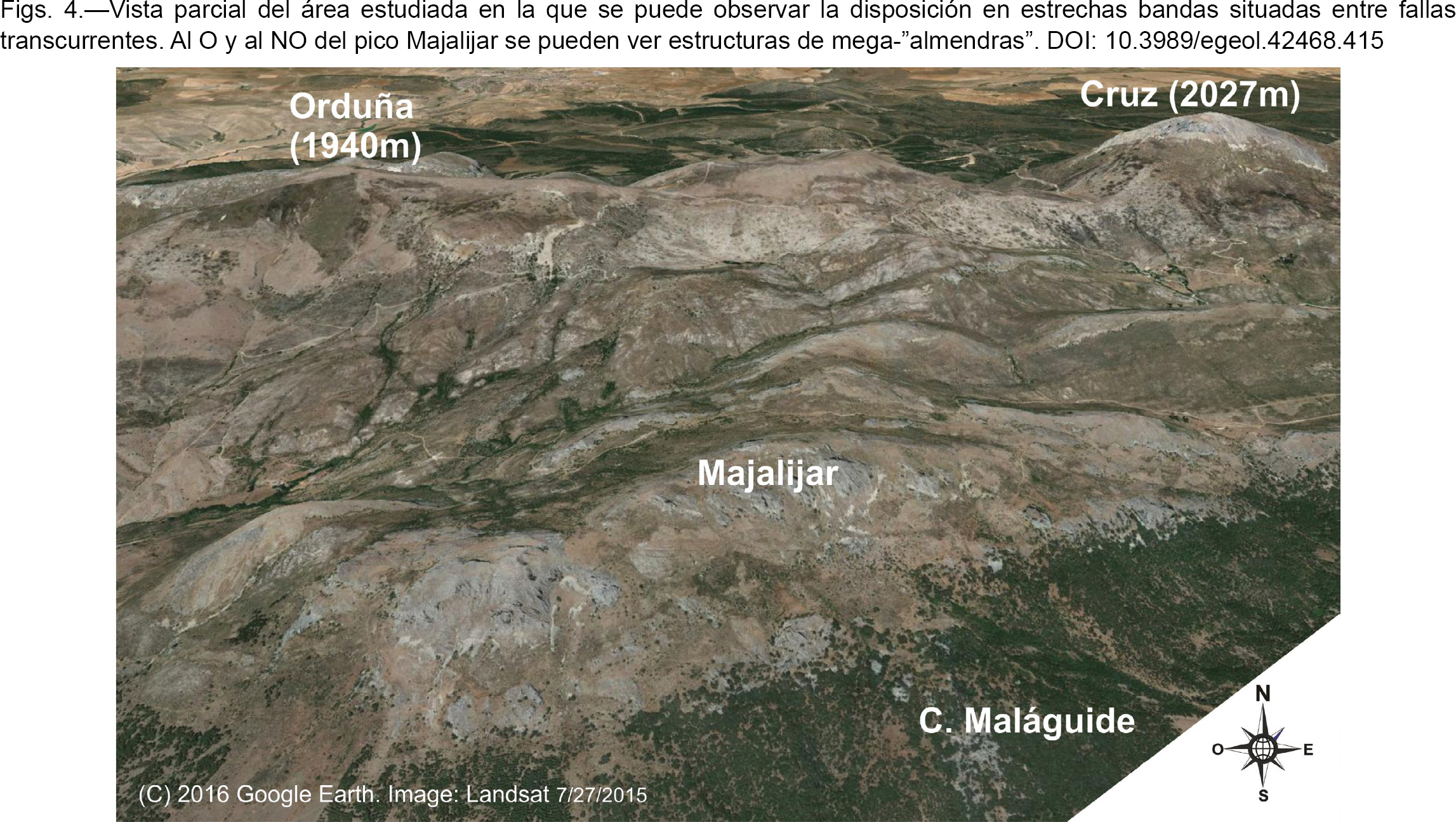

El conjunto de estructuras que desde el O (en Cogollos Vega) se extiende hasta el E (en Darro), corresponde fundamentalmente a fallas transcurrentes (Figs. 3 y 4). Generalmente se han denominado escamas tectónicas, pero sus contactos son en muchos casos verticales y, sobre todo, las estrías, acanaladuras, pliegues de arrastre y cualquier otra estructura que indique su cinemática muestran movimientos dextrorsos puros o bien oblicuos con componente dextrorso. Localmente los afloramientos de superficies con estriaciones y acanaladuras son grandes, de decenas de metros. Aunque estas estructuras menores ligadas a las fallas aparecen en muchos puntos, destacamos algunos de ellos: a) en las paredes meridionales del Peñón de la Cruz (no es el cerro de la Cruz) a 1km al ESE de Síllar Alta, corresponde a la unidad de Sierra Arana, b) en el borde sur del cerro de Almuéjar, 0,5km al SE de Prado Negro, en el contacto de la Dorsal con el Maláguide, c) 400m al SE del pico Majalijar (1878m) en la Dorsal, cerca del contacto con el Maláguide, y d) entre la localidad de Cogollos Vega y el Peñón de la Mata, donde muchas de las almendras calizas implicadas en las fallas van acompañadas de materiales triturados del Cretácico y Terciario, totalmente estirados en la dirección de las fallas.

Como se ha indicado, las fallas son generalmente verticales, lo que no impide que cabeceen dando localmente geometrías compatibles con fallas inversas e, incluso, normales, aunque esto último más raramente.

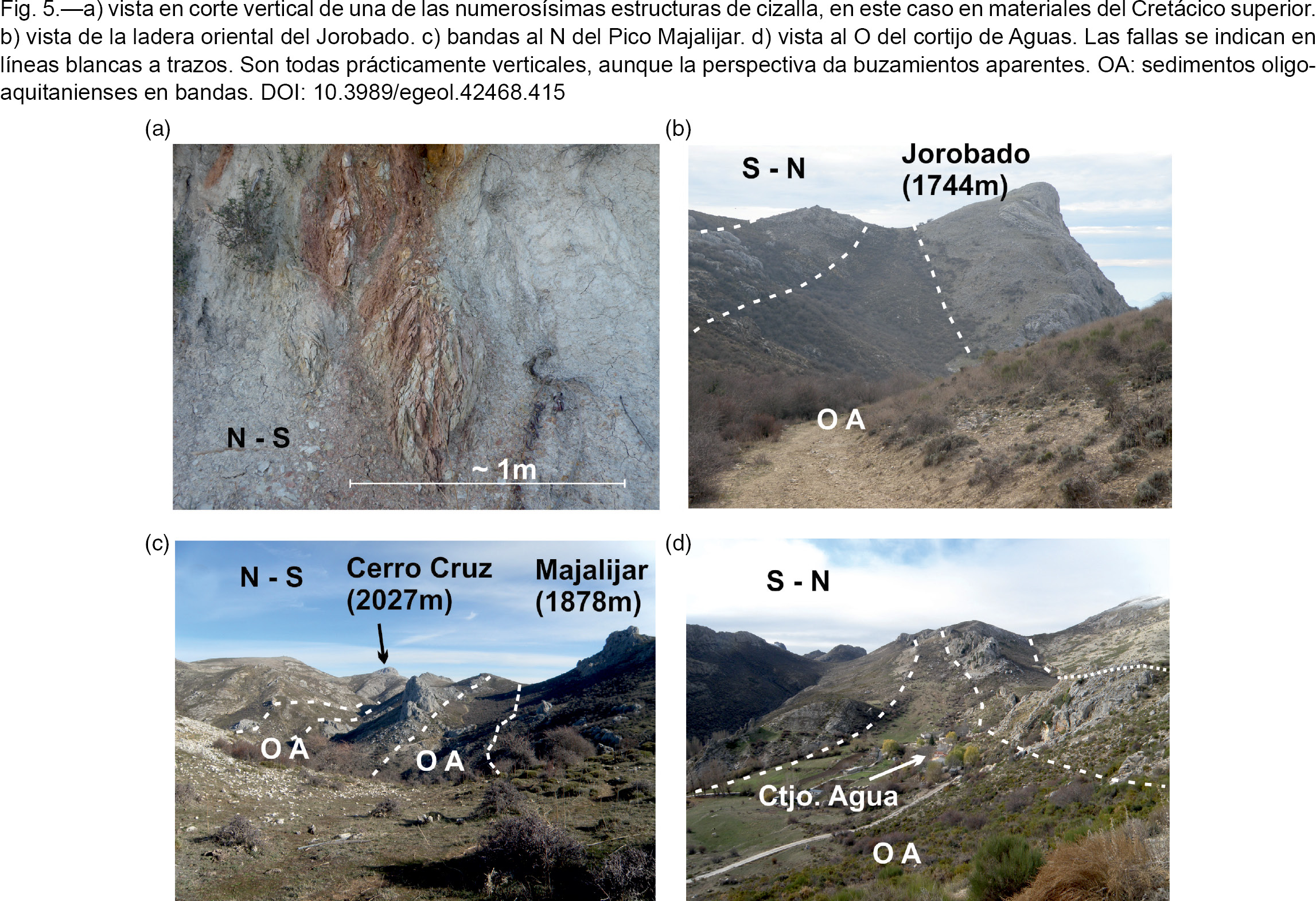

Quizás el rasgo más llamativo de estas fallas transcurrentes sea la existencia de largas bandas verticales de materiales del Cretácico (Fig. 5a) y sobre todo del Oligo-Aquitaniense metidas entre cuerpos de calizas y dolomías. En la Fig. 3 se indican las más visibles, pero existen algunas más cuyo espesor y corrida son menores. En esas bandas las imbricaciones de materiales del Cretácico y del Oligo-Aquitaniense son abundantes, pero en la citada figura no se pueden reflejar.

En algunos puntos se ha podido ver la base de estas bandas. Corresponden a estrechas zonas de rampas con estriaciones y acanaladuras. En estas rampas el sentido de desplazamiento de los materiales incluidos en las bandas no ha resultado uniforme, unas veces indican desplazamiento de techo hacia el E y otras veces hacia el O.

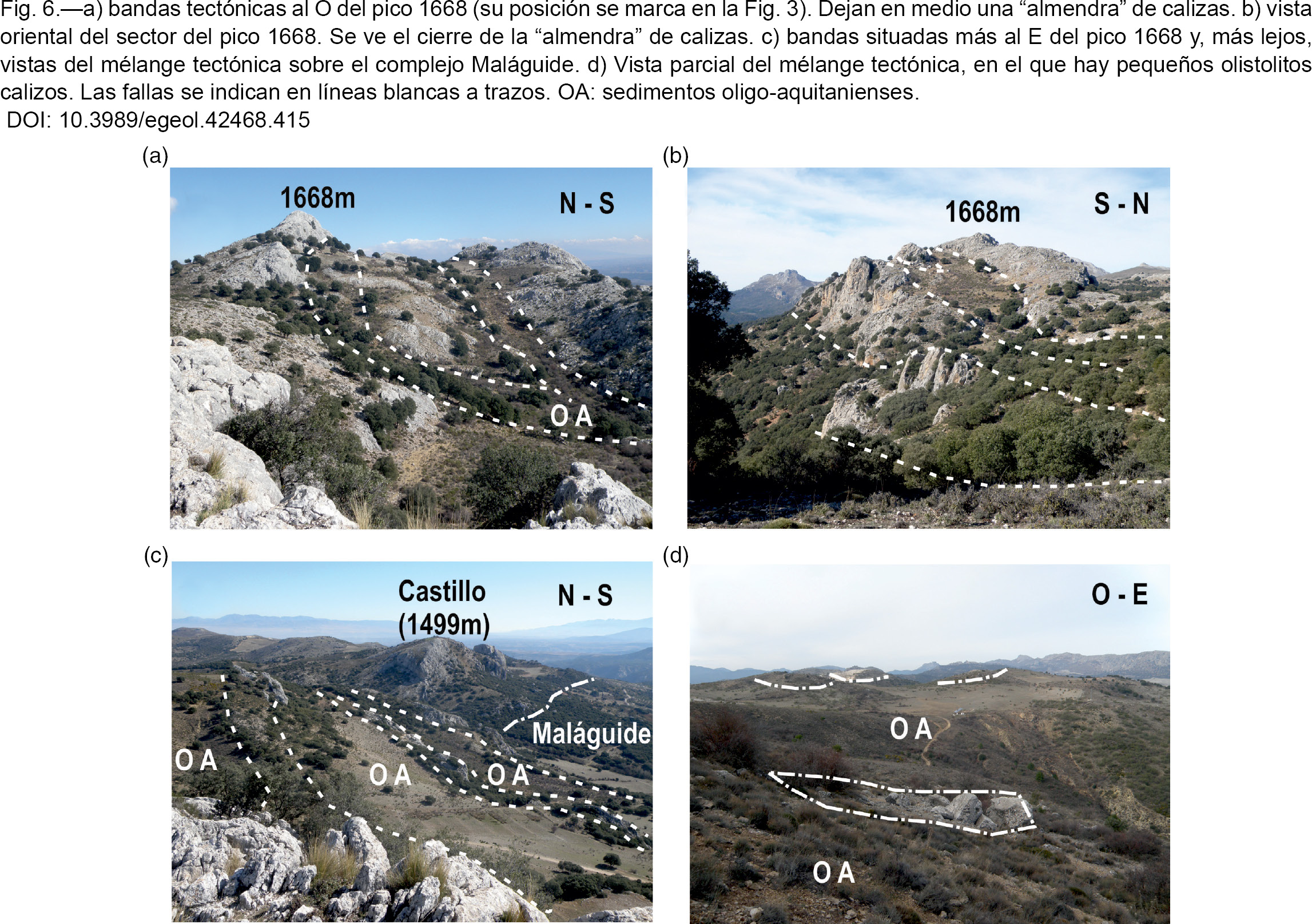

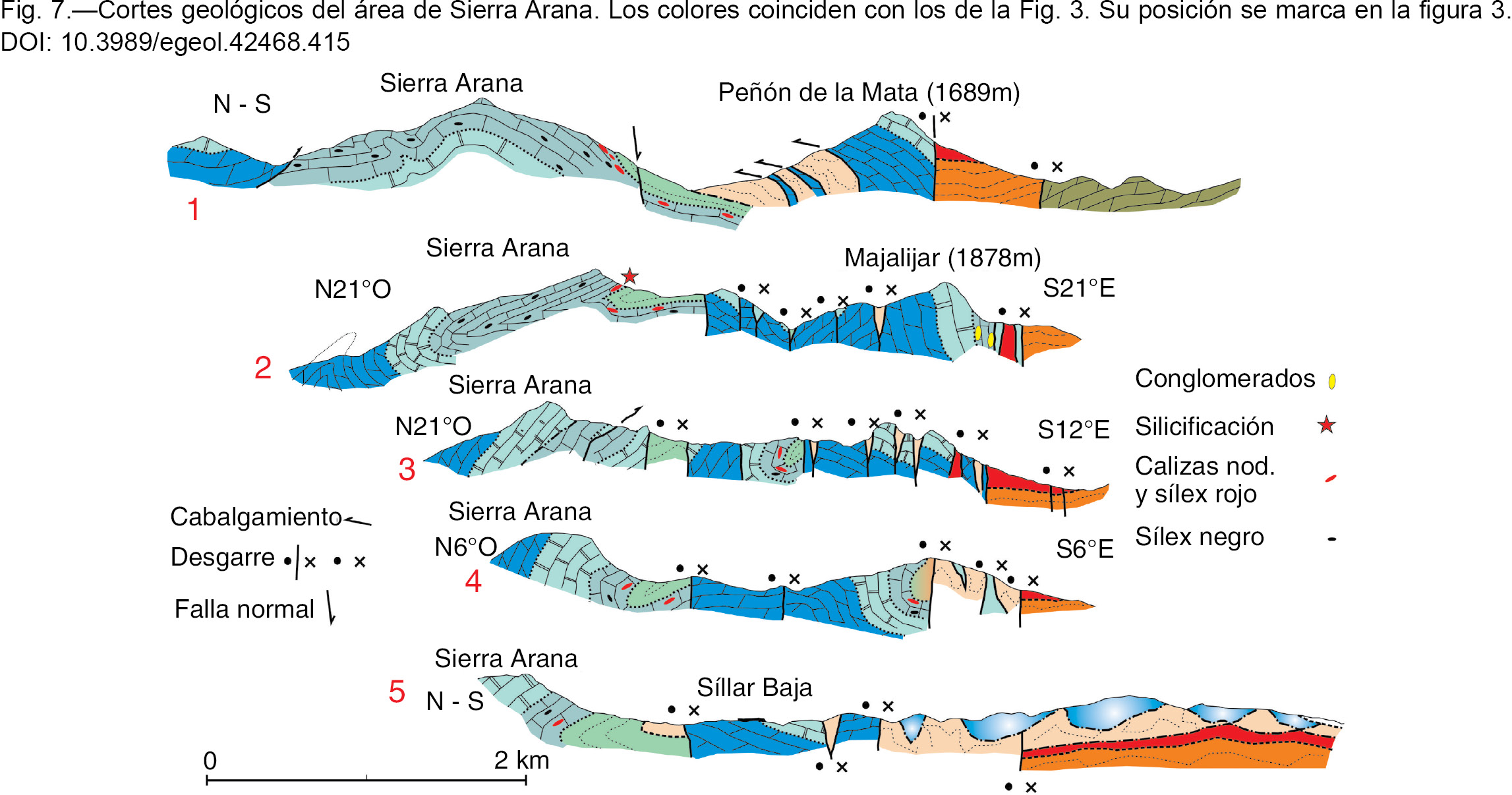

Los cuerpos rocosos cortados por las fallas en algunos casos están verticales o tienen buzamientos próximos a la vertical (Fig. 5b, c y d y Fig. 6a, b y c), en otros tienen poco buzamiento y los cortes de las fallas son muy patentes (Fig. 7), pero además –sobre todo hacia el E- se invierten, tal como señaló Balanyá (1984) (Fig. 7, cortes 3 y 4). Se tiene en esos casos estructuras invertidas cortadas por el N y por el S. La inversión resulta patente gracias a la posición relativa de las dolomías y con las calizas; de estas calizas y las nodulosas y de estas últimas con las margas del Cretácico inferior.

A lo largo del recorrido de las bandas se observan abundantes estructuras arrosariadas, a modo de grandes almendras tectónicas, formadas durante el desplazamiento de las fallas. Son fácilmente observables las calizas que han quedado pinzadas entre dolomías, o entre cualquier otro material. También se observan “esquirlas” de materiales cretácicos cogidas entre fallas y, a mayor escala, las propias bandas del Oligo-Aquitaniense. Alguna de las estructuras de aspecto sigmoidal son observables en Google Earth (así en el punto 37°, 18′ 10″N/3°30′29″O), en la que se puede incluso deducir el sentido de desplazamiento.

Estas fallas transcurrentes no se limitan a lo que se considera la Dorsal, sino que también afectan a parte de la propia unidad subbética de Sierra Arana, por ejemplo al NO de la cortijada de Síllar Alta (más al N, en el Subbético Medio, ya fuera del área estudiada hay fallas transcurrentes paralelas – Sanz de Galdeano, 1983 y 2004; Martín Algarra et al., 1988). También, además de afectar al contacto de la Dorsal con el Maláguide (falla de Almuéjar de Balanyá, 1884), dentro del propio complejo Maláguide se han observado fallas paralelas, así al NE del cortijo del Molinillo, que sin duda forma parte del mismo conjunto de fallas transcurrentes (se señalan en la parte S del corte 3 de la Fig. 7).

No todas las fallas del área estudiada son de dirección E-O a ENE-OSO. Hay algunas transversales que cortan a las anteriores y otras, menores, de cualquier dirección.

La mélange tectónicaTOP

En la parte oriental del área estudiada, sector de Síllar Baja-Darro y Diezma, afloran predominantemente materiales oligo-aquitanienses, entre los que hay grandes bloques, incluso kilométricos, de dolomías, calizas, junto a otros generalmente más pequeños de margas cretácicas e incluso lutitas triásicas. Destaca en estos bloques el desorden tectónico, sin ninguna pauta estructural (Figs. 3, 6d, cortes 4 y 5 de la Fig. 7, y Fig. 8). Se sitúan sobre, o más bien entre, los sedimentos oligo-aquitanienses.

Por este mismo desorden tectónico no se ha abordado en el presente trabajo la cartografía interna de los bloques. Información al respecto puede verse en el mapa geológico de La Peza (García-Dueñas & Navarro-Vila, 1979). En cualquier caso sus elementos corresponden con los descritos en la serie litológica de la Dorsal. No se observan rasgos evidentes de sedimentación y resedimentación ligados al emplazamiento de los bloques.

Otros rasgos tectónicosTOP

Sierra Arana está cortada bruscamente al O por fallas casi N-S a NO-SE que hunden su bloque occidental, cubierto actualmente por sedimentos neógenos y cuaternarios de la cuenca de Granada. Estas fallas tienen cientos de metros de salto vertical y, sin duda, en el bloque hundido esconden la continuación de las estructuras antes descritas. Estas fallas han producido además un basculamiento del área de Sierra Arana, levantándola en su borde occidental. Esto explica que las mayores alturas de esta sierra se alcancen hacia el O, mientras que los relieves descienden progresivamente hacia el E. En el borde oriental no existe una falla equivalente a la del occidental, sino que la estructura general se hunde progresivamente. Aquí la continuidad de la estructura deja de verse por estar cubierta por sedimentos neógenos y cuaternarios de la cuenca de Guadix-Baza.

Discusión e interpretacionesTOP

De todo el contacto existente entre las zonas Interna y Externa es quizás el sector de Sierra Arana el más espectacular. Es el que muestra un mayor número de fallas transcurrentes (aunque su número varía de una transversal a otra) y en el que las estrechas y alargadas bandas de materiales oligo-aquitanienses, o de otras edades, están mejor representadas. Es el sector que da unas estructuras que más propiamente pueden ser comparadas con las “flower structures” (Harding, 1974 y 1985) ligadas a fallas transcurrentes (wrench faults). En la Fig. 9 se ha hecho una reconstrucción a partir del corte 3 de la Fig. 7, incluyendo la parte erosionada de la estructura. Su parte inferior no es visible, aunque pensamos que disminuirá el número de fallas, al ir progresivamente coalesciendo hacia abajo. Hacia el techo es más fácil hacer la reconstrucción, pues se puede tomar parte de lo observado en otros cortes, sobre todo los más orientales.

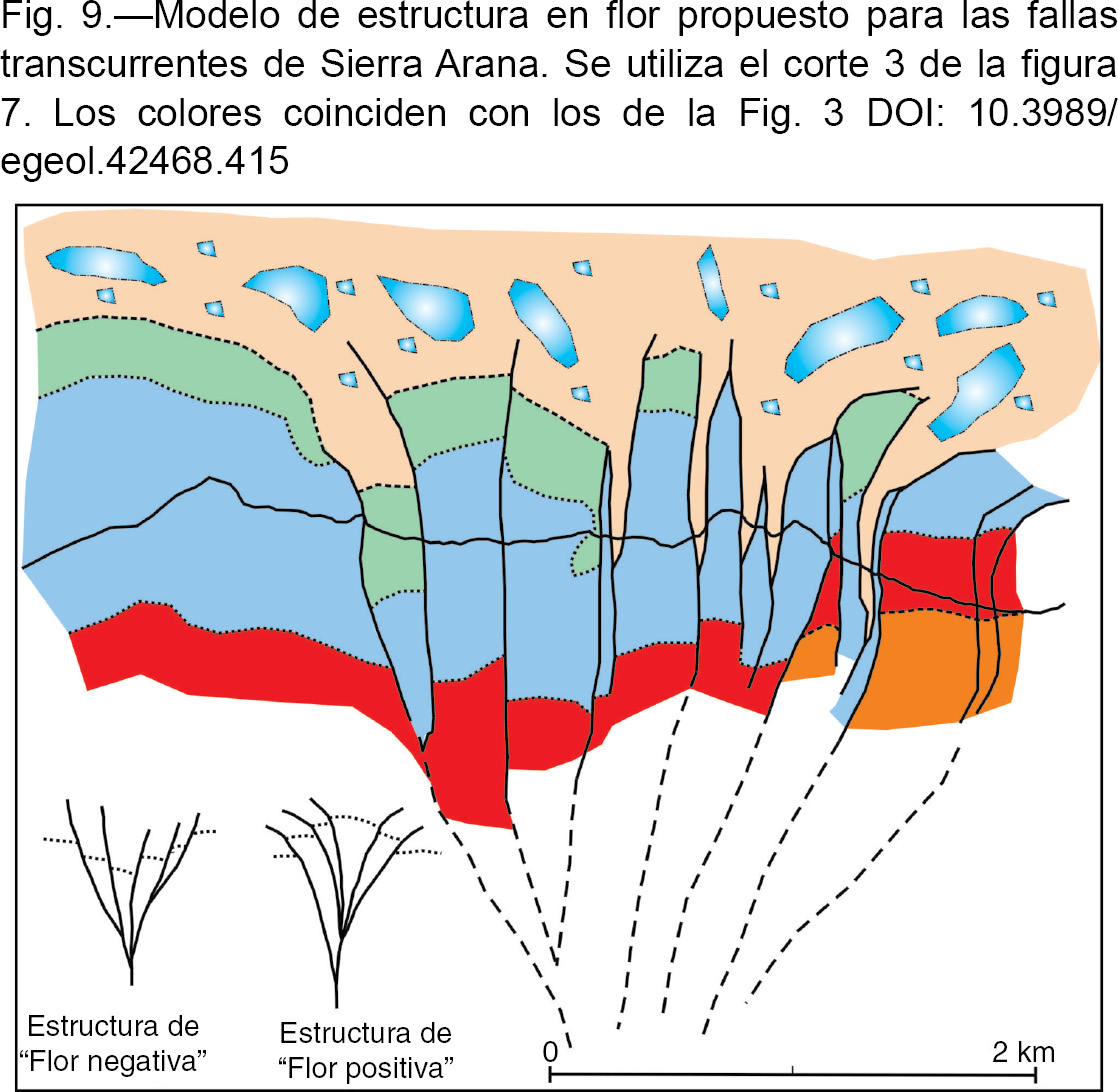

En las estructuras en flor de Harding (ops. cit.) se observa cómo hacia arriba las fallas tienden a curvarse (véase la Fig. 9), lo que concuerda con las inversiones existentes en el sector de Síllar Baja-Darro y, en general, con algunas curvaturas que hacia techo muestran las fallas en varios sectores. La reconstrucción hecha en la Fig. 9, realizada manteniendo aproximadamente los espesores de los materiales cortados en las fallas, es de una flor “neutra”, ni positiva ni negativa, pero con una asimetría debida a un cierto levantamiento de la parte meridional.

Si la transcurrencia se combinara con una compresión muy importante posiblemente no se hubieran formado las estrechas bandas rellenas de materiales oligo-aquitanienses o triásicos (no habría habido espacio para ello), mientras que si se hubiera combinado con una extensión importante, las bandas no serían tan estrechas. La formación de las bandas se logró además por el hecho de que el desplazamiento de muchas fallas no siempre fue de transcurrencia pura como se ha indicado antes, sino que en no pocos casos fue oblicuo, permitiendo el hundimiento y la expulsión (con movimientos hacia abajo y hacia arriba) de diferentes materiales. Los desplazamientos relativos entre unos y otros bloques podían variar en velocidad y sentido, lo que hizo que los materiales incluidos en las estrechas bandas muestren desplazamientos de techo hacia el E o hacia el O según los casos.

En una estructura de tipo flor las fallas tienden a abrirse en abanico hacia la superficie, (Fig. 9). Significa eso que en la parte superior los materiales cortados por las fallas no siguen estando apretados sino que terminan por desprenderse y desplazarse lateralmente quedando encima o entre los sedimentos más jóvenes, y en este caso poco competentes, del Oligoceno-Aquitaniense. Entonces se formó la mélange tectónica.

Es esta evolución de la estructura en flor desde la profundidad a la superficie la que permite establecer la relación genética existente entre las apretadas bandas de fallas y la extraña disposición de enormes bloques desordenados que se encuentra encima, algo que a primera vista no tenía la menor relación.

Actualmente la mélange tectónica está bien conservada en el área de Sillar Baja, Darro y Diezma y eso es debido a que, en su conjunto, Sierra Arana se hunde en esa dirección, mientras que hacia el O, donde está muy levantada, tan solo se conservan algunos pequeños restos “flotando” sobre el Maláguide y el Subbético. La diferencia es debida al diferente grado de erosión.

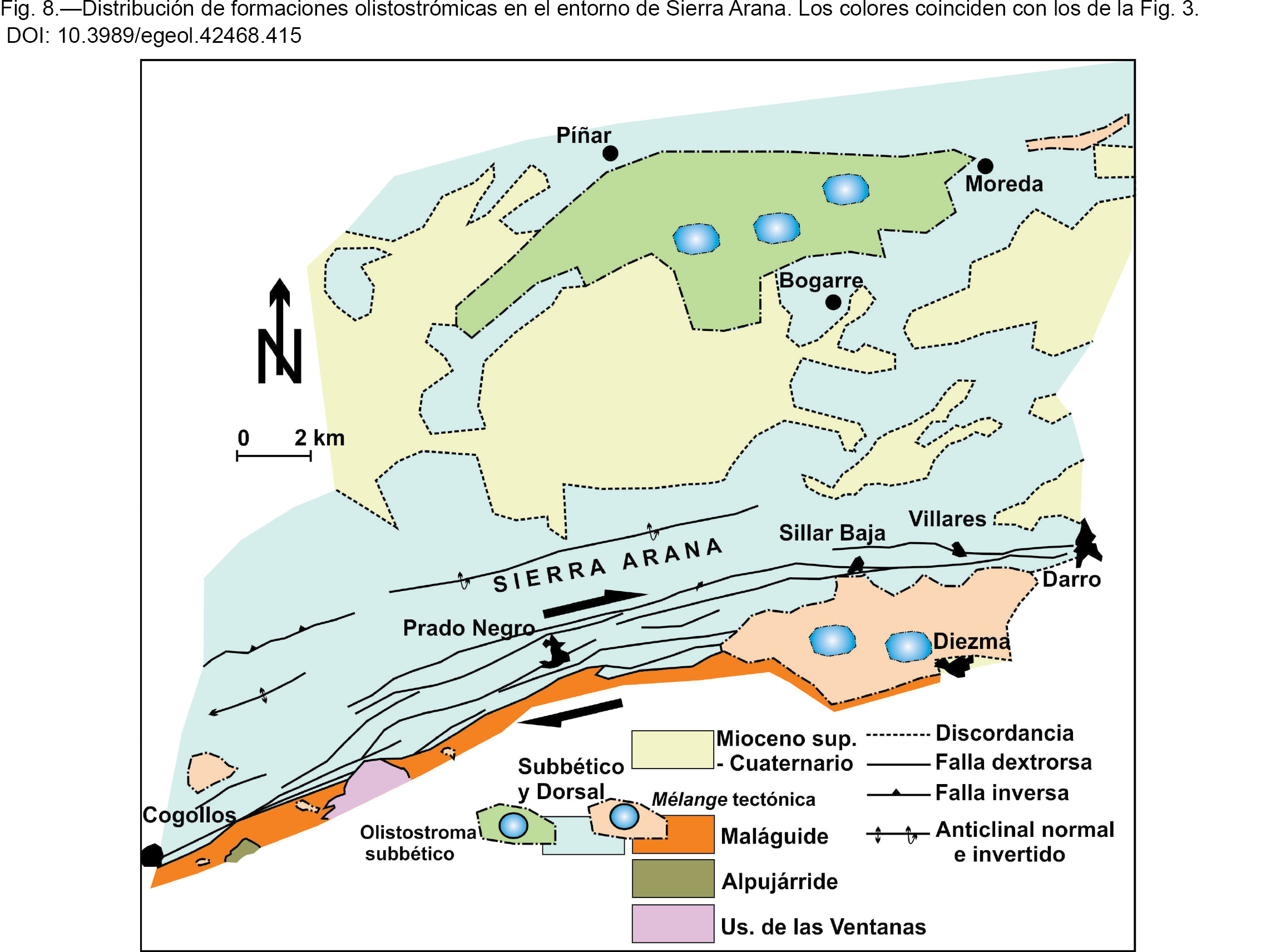

Antes se ha citado la existencia de olistostromas en áreas relativamente próximas del Subbético (Comas et al., 1986) justo en materiales del Oligo-Aquitaniense (Fig. 8). Pensamos que corresponden al mismo fenómeno que el aquí descrito para la formación de la mélange tectónica. Y se debieron formar bien por las fallas ahora estudiadas, o bien por otras similares situadas dentro del Subbético, dado que es conocida allí su existencia (Sanz de Galdeano, 1983 y 2004).

En la Cordillera Bética existen grandes olistostromas en la cuenca del Guadalquivir (Perconig, 1960-62), interpretación que se extendió a zonas más amplias (Pérez López & Sanz de Galdeano, 1994, entre otros autores). Este enorme olistostroma se formó a partir del Mioceno medio y en el superior. Por el contrario, la mélange tectónica ahora estudiada y los olistostromas citados por Comas et al., 1986) son mucho más reducidos y anteriores en edad.

En los antecedentes del artículo se han mostrado las discrepancias existentes con respecto a la atribución paleogeográfica de los materiales situados entre la unidad subbética de Sierra Arana y el Maláguide. Los primeros artículos los consideraron del Subbético, pero a partir de Durand-Delga & Foucault (1968) se atribuyeron a la Dorsal Bética, comparándola con la Dorsal Rifeña. Ambas dorsales tienen el rasgo común de formar un conjunto de unidades situadas al frente de la Zona Interna, pero ya Martín Algarra (1987) pensó en la existencia de dos dorsales que no tuvieron originalmente posiciones totalmente equivalentes.

En el caso del área estudiada ahora, los elementos de la Dorsal Bética se muestran ligados al complejo Maláguide (comparten estrictamente los mismos sedimentos triásicos), fueron parte de su cobertera. Pero también presentan enormes similitudes con el Subbético Interno representado en la unidad de Sierra Arana. Los cambios litológicos y de espesor entre sus series son relativamente pequeños, algo que dentro de la propia unidad subbética de Sierra Arana ocurre. De ahí que la discusión de si se trata de elementos de la Dorsal o del Subbético Interno pueda ser superflua, pues quizás se esté ante algo que corresponde al Subbético interno y que a la vez pasa al complejo Maláguide. En principio se puede considerar que son unidades que marcan el tránsito de un dominio a otro.

Se ha señalado antes que el sector del Tamboril (Fig. 3) es de difícil interpretación. En ese monte afloran materiales atribuidos a una de las “unidades de las Ventanas”, en concreto la que se llama del Púlpito cuya serie litológica es bastante parecida a la de la Dorsal. Además, hay un punto allí en el que no se ve ningún contacto tectónico entre las dolomías de la Dorsal y las del Tamboril, a pesar de que deben estar cortadas por la falla de Almuéjar de Balanyá (1984). De ahí que se pongan en continuidad tal como lo hicieron Blumenthal & Fallot (1935) y Foucault (1976). Pero existen dos razones para separarlas: a). Las “unidades de las Ventanas” se sitúan bajo otras unidades alpujárrides y estas a su vez bajo el Maláguide, mientras que la Dorsal está sobre este complejo. b). En el sector del Tamboril, las dolomías de la Dorsal, situadas al N del Tamboril, están acompañadas, en parte de la base del relieve, por calizas liásicas. Si estas calizas están en su posición original muestran que el contacto con las dolomías del Tamboril, situadas directamente al S, no es normal, pues estas últimas corresponden a niveles bajos (se ven bien las capas y su disposición) y las que tienen las calizas corresponderían a niveles altos.

Estas razones garantizan que el contacto sea tectónico. Y si las calizas no están en su posición original (de hecho parecen cogidas en una estirada “almendra” tectónica) el contacto también es tectónico. A esto se suma que allí mismo hay también restos de materiales oligo-aquitanienses pinzados. Todo esto avala que el contacto sea tectónico, aun cuando la separación entre las dolomías no se vea sobre el terreno. Esta conclusión que es de poca importancia para el presente trabajo sí tiene interés para la reconstrucción paleogeográfica que aquí solo se esboza. Es en un trabajo de este último tipo donde cabe justificar las posibles transiciones señaladas anteriormente.

Autores anteriores, así Balanyá (1984), distinguen varias etapas de deformación necesarias para formar la estructura, unas de cabalgamientos con vergencias al S y al N y otra de transcurrencia. En nuestro caso esta reconstrucción no la podemos mostrar con tanta claridad pues la etapa de transcurrencia domina al conjunto, afectando desde el Maláguide a la unidad de Sierra Arana. A su vez, el plegamiento del Subbético próximo al área estudiada, tiene vergencia predominante al S (así el gran anticlinal de Sierra Arana). Y no tenemos datos que, con claridad, nos permitan separar la transcurrencia de la compresión aproximadamente N-S.

Por ello, grosso modo, las etapas serían las siguientes (sin tener en cuenta la estructuración previa de los complejos Maláguide y Alpujárride): Los materiales más jóvenes que se observan implicados en la fallas transcurrentes del área de Sierra Arana, y en la mélange tectónica ligada, son los del Oligo-Aquitaniense. Por eso, la transcurrencia debió tener lugar en el Mioceno inferior, parte del Aquitaniense y Burdigaliense (correspondería en buena medida con el paroxismo burdigaliense del Subbético según lo denominó Hermes, 1985), sin duda en parte continuado a lo largo del Mioceno medio. Pero en ese periodo no podemos separar la transcurrencia de la formación de pliegues, dado que en parte, al menos, pudieron ser coetáneos. Posteriormente, ya en el Mioceno superior es cuando se formaron las fallas del borde occidental de Sierra Arana, que a su vez la bascularon hacia el E. A esto ha seguido un importante levantamiento regional, ayudado por un rejuego de las fallas últimas citadas.

ConclusionesTOP

Las fallas transcurrentes verticales o casi verticales son las estructuras dominantes en el área de Sierra Arana. Los numerosos indicadores de dirección y sentido de movimiento observados muestran desplazamientos horizontales a oblicuos, dextrorsos o con componente dextrorso.

Sus movimientos oblicuos han favorecido la formación de largas y estrechas bandas verticales rellenas por materiales oligo-aquitanienses y cretácicos, profundamente encajados entre otras bandas formadas por carbonatos jurásicos.

En su conjunto, la geometría de estas fallas corresponde a una “estructura en flor”, que no se muestra ni positiva ni negativa, pero con una cierta asimetría pues su parte sur está algo levantada. Este tipo de estructura favoreció que en su parte alta, al abrirse en abanico, se formaran inversiones localmente importantes. Esto produjo a su vez la caída gravitatoria de elementos cortados por las fallas, los cuales quedaron encajados y dispersos entre los sedimentos oligo-aquitanienses, formándose la mélange tectónica. De este modo se relacionan genéticamente dos tipos de estructuras que aparentemente no tienen relación.

Dado que la erosión ha sido menos profunda en la parte oriental del área de Sierra Arana, allí es donde se conserva mejor la mélange. Al N de Sierra Arana hay una formación comparable que pudo formarse en similares condiciones.

Hay que resaltar la existencia de un gran anticlinal tumbado, vergente al sur situado a lo largo de la cresta E-O de Sierra Arana.

La atribución de los elementos situados directamente al sur de Sierra Arana, bien a la Dorsal o al Subbético muy interno, puede ser una discusión innecesaria, pues ambas cosas podrían ser ciertas. Corresponderían a un Subbético muy interno, que a la vez transicionaran a la cobertera del complejo Maláguide, aunque posiblemente la tectónica haya hecho desaparecer algunos de los elementos originalmente existentes.

AGRADECIMIENTOSTOP

Agradecemos a los Profs. F. J. García Tortosa de la Univ. de Jaén, A. Pérez-López de la Univ. de Granada y a un revisor anónimo por sus acertadas correcciones y sugerencias
